Helikopter tip Ahır Tavan Fanı CMP
Mevcut soğutma sistemlerine göre maliyet, uygulanma ve bakım yönünden helikopter pervane tip ahır tavan fan, ahır ortamı havalandırması için çok daha ekonomiktir. Ortamın hava akımıyla tavandan serinletilmesi çalışanların ve Hayvanların üretkenliğini ve konforunu arttırır. Isınmak ve soğutmak için harcanan enerji tüketimi azalır. Çevreye duyarlı, ekonomik çözümler sunar. Yüksekte biriken sıcak havanın sirküle ettirilmesiyle mekân içinde homojen ilkim elde edilir.
Termal stresi azaltarak THI Temperature Humidity Index hayvan refahına doğrudan katkı sağlar.
MISTRAL FAN genel özellikleri
- 150 x 50 (mm) ölçülerinde bir sabitleme desteği ve boru şeklinde kenetleme.
- Tamamen galvanizli şasi.
- Kanatların uzunluğuna göre boyutlandırılmış bir eksenel redüktörlü motor.
- Pervanenin ağırlığındaki sürtünme verilerini ortadan kaldıran bir dalgalanma ekseni.
- Kazara kırılma durumunda pervanenin gövdeye asılmasını sağlamak için bir “paraşüt” sistemi.
- Altı kanatlı bir pervane: alüminyum özel tasarlanmış aerodinamik.
- Verimi optimize etmek için. Merkezi karakteristik kanatlar:
Pervane ALÜMİNUM malzemeden olup tüm hız aralığında daha fazla hava akımı oluşturur. Optimum hava akışı için daha az enerji gerektirir. Pervane Kanatları aşağıdaki alana maksimum hacim, hız ve hava iletimi için en uygun aralığı oluşturur. Ahır için Helikopter Fanı değişik pervane çaplarında mevcuttur.
- Sessiz bir çalışma sunar.
- Yaz Kış Konforlu bir iklimlendirme sağlar.
- Redüktör sayesinde Fan hızı manüel olarak ayarlanabilir.
- Zeminde ve mekânda rutubeti azaltır.
- Ortamda bulunan makine, eşya ve malzemeyi rutubetten korur.
- Ortamda kullanılan diğer fan ve havalandırma sistemleriyle koordineli çalışır.
- Sıcak ve kirli havanın, kötü kokuların uzaklaştırılmasına yardımcı olur.
- Isınmak için harcanan enerji tüketimini azaltır. Çevreye duyarlı, ekonomik çözümler sunar.
- Mevcut soğutma sistemlerine göre maliyet, uygulanma ve bakım yönünden çok daha ekonomiktir.
| MISTRAL | 4m | 5m | 6m |
| RPM | 98 | 86 | 73 |
| Blade | 6 | 6 | 6 |
| Weight | 61 Kg | 85 Kg | 90 Kg |
| Electric | 380V 3ph | 380V 3ph | 380V 3ph |
| KW | 0,75 | 1,1 | 1,1 |
| Area Ø | 12m | 14m | 18m |
Önerilen İlave Aksesuarlar
MISTRAL ve Redüktörlü Modeller için:
- FAN MONTAJ SETİ Fan tavan bağlantısı için gerekli askı ve gerdirme malzemeleri (tamamı galvaniz ürünler) detay ürünün kendi sayfasında.
- KOMPLE KONTROL PANOSU Aşağıda yazılı bulunan Termik, İnverter, Potansiyometrenin içinde bulunduğu IP65 veya 66 toz ve neme karşı korumalı çift havalandırmalı pano. Ürün detayı için
- TERMİK Termal yük koruma, 1.6 A den 6.3 A ve 400 V 3 faz, IP 55.
- İNVERTER IP 66 11 kW 26,5A 400V 3 faze fan hız kontrolü için gürültü filtresi ile beraber. Bir seri fan gurubunun kontrolü yapan inverter ve Inverter hesabı: (Grupta bulunan fan sayısı x KW) x 1,5= INVERTER KW ihtiyacı
- POTANSİYOMETRE: Manuel hız kontrol sistemi ve çalıştırma (0-1 aç-kapa) düğmesi ile
- İKLİMLENDİRME PANELİ THI thermo-hygromic control ünitesi 400V galvaniz pano içinde maksimum 5 bölge için havalandırma, duşlama kontrolü yapar. Komple uzaktan kumanda paneli, ısı ve nem ölçer probu ile, anemometer ve bağlantı elemanları ile beraber.
Önerilen ek aksesuarlar:
Termik aşırı yük motor koruması, Harici IP 66 veya Dahili inverter. Selenoid valf.
Soğutma sistemi ve ilave Aksesuarlar:
Doğrusal askıya alınmış su fıskiye hattı: 1 “1/4” paslanmaz çelik boru, her 2,1 m ve 360 ° püskürten nozul selenoid vana, filtre, drenaj hariç, ara ve boşlukları ve çıkışları. Detaylar ürünün kendi sayfasında.
Havalandırma Fanı KUMANDA PANELLERİ
- CEPO Duvara monte edilen uzaktan kumanda paneli. Potansiyometre ve 0-1 anahtar sistemi ile Manüel hız kontrolü havalandırma sağlar.
- CECL Dijital kontrol paneli uzaktan kumandalı klima kontrol. 400V, galvanizli sac ve n ° 2 sıcaklık probu, iki bölgeli havalandırma sisteminin termo regülasyonu ve brakete bağlı (anemometre) Rüzgâr ölçerli
- CEDO Uzaktan kumanda paneli. Havalandırma yönetimi için çalışma zamanlayıcısı ve ıslatma sırasında fan hızının düşürür.
- ZR1 THI termo-higromik kontrol ünitesi 400V, maksimum 5 bölge için havalandırma ve duş kontrolü için galvanizli sac üzerine; Uzak panel, sıcaklık ve nem probu, Rüzgâr ölçerli anemometre ve seçici anahtar 0-1-2 ile
- ZS1 THI termo-higromik termik nem ölçer kontrol ünitesi 400V, maksimum 5 bölge için havalandırma ve duş kontrolü için galvanizli sac; Uzak panel, sıcaklık ve nem probu, anemometre ve bağıl tutucular ile birlikte.
Redüktörlü Fan Sistemi ve Özellikleri
Elektrikli motorlar bazen kendilerinden beklenen gücü veya sür ‘ati veremeyebilirler. Bu elektrik motorlarına redüktör bağlanarak torkları arttırılabilir. Böylece redüktör yardımı ile yüksek torklu motorlar elde etmiş oluruz. Redüktör, motorlarda devir-güç ayarını değiştirmeye yarayan bir dişli sistemidir. Motorlara redüktör bağlanarak devir düşürülerek tork yükseltilebilir. Böylece motorun hızını ya da gücünü ayarlamanızı sağlar. Bir nevi vites görevi üstlenir.

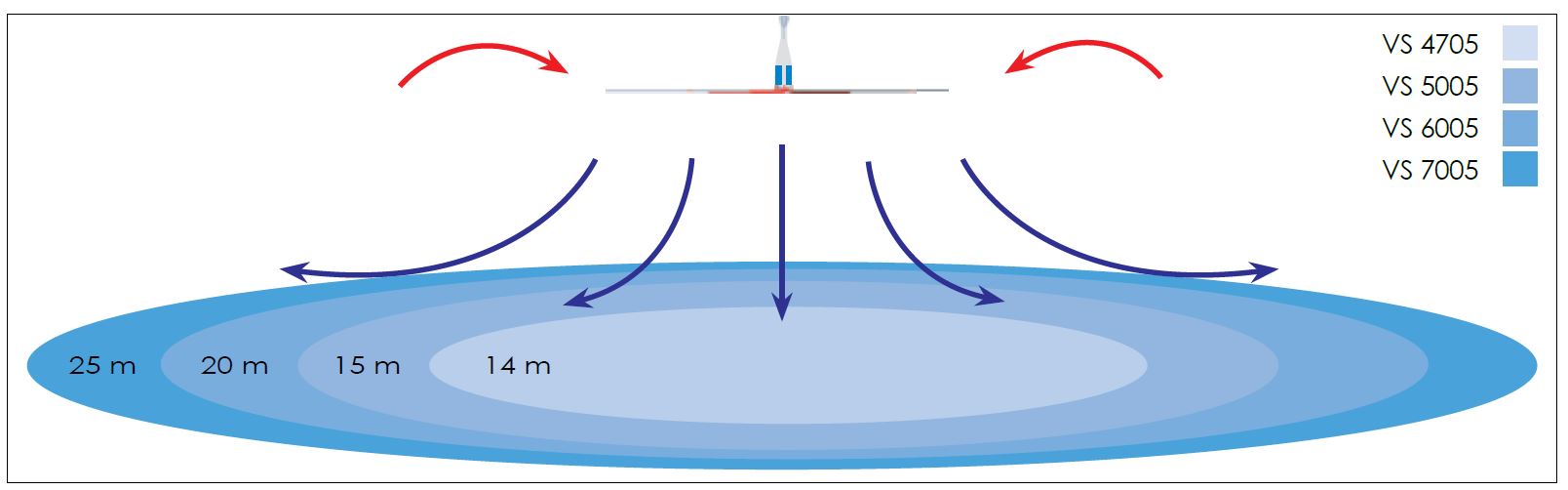

MISTRAL helikopter tavan fanı havalandırma performans aralığı
Dişli çark sistemi REDÜKTÖR kullanım amacı ve redüktör ün görevleri
- Miller arasında devinim ve güç iletmek
- Farklı dönme yönleri elde etmek.
- Küçük hacimde büyük bir çevrim oranı oluşturmak
- Dönen iki eleman arasında devinim bakımından bağımsızlık sağlamak
